15. Oktober 2019
Folien-Kondensatoren: Kompakte Bauformen für Zwischenkreise
![Bild_Teaser_de]({"ratio4x3":{"210":"/resource/image/2603218/ratio4x3/210/158/da6a19b812d40a63eb947722c5834d8c/D3F74BB4D73AD7B2984A06B0EC3EC9D8/bild-teaser-de.png","992":"/resource/image/2603218/ratio4x3/992/744/da6a19b812d40a63eb947722c5834d8c/2FB3BE03992455B9AC48ED60E3038A8D/bild-teaser-de.png","333":"/resource/image/2603218/ratio4x3/333/250/da6a19b812d40a63eb947722c5834d8c/96BF3B43941AF2C75402F39DAD1A0109/bild-teaser-de.png","445":"/resource/image/2603218/ratio4x3/445/334/da6a19b812d40a63eb947722c5834d8c/DB840B4CBF812F7B603EE558CEED0EA5/bild-teaser-de.png","290":"/resource/image/2603218/ratio4x3/290/218/da6a19b812d40a63eb947722c5834d8c/F4757A6B9ABD8D70446AFF730630A50F/bild-teaser-de.png"}})

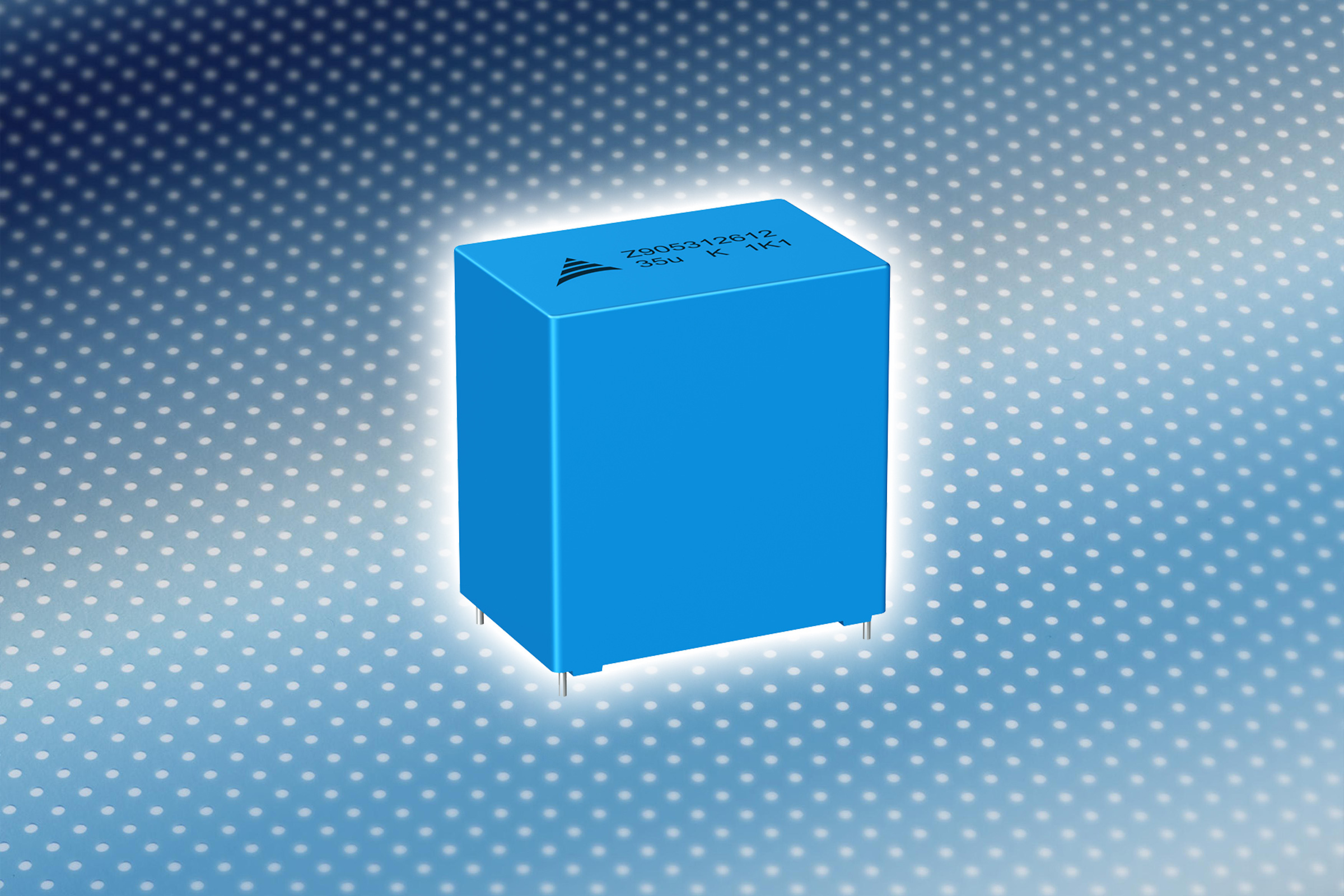

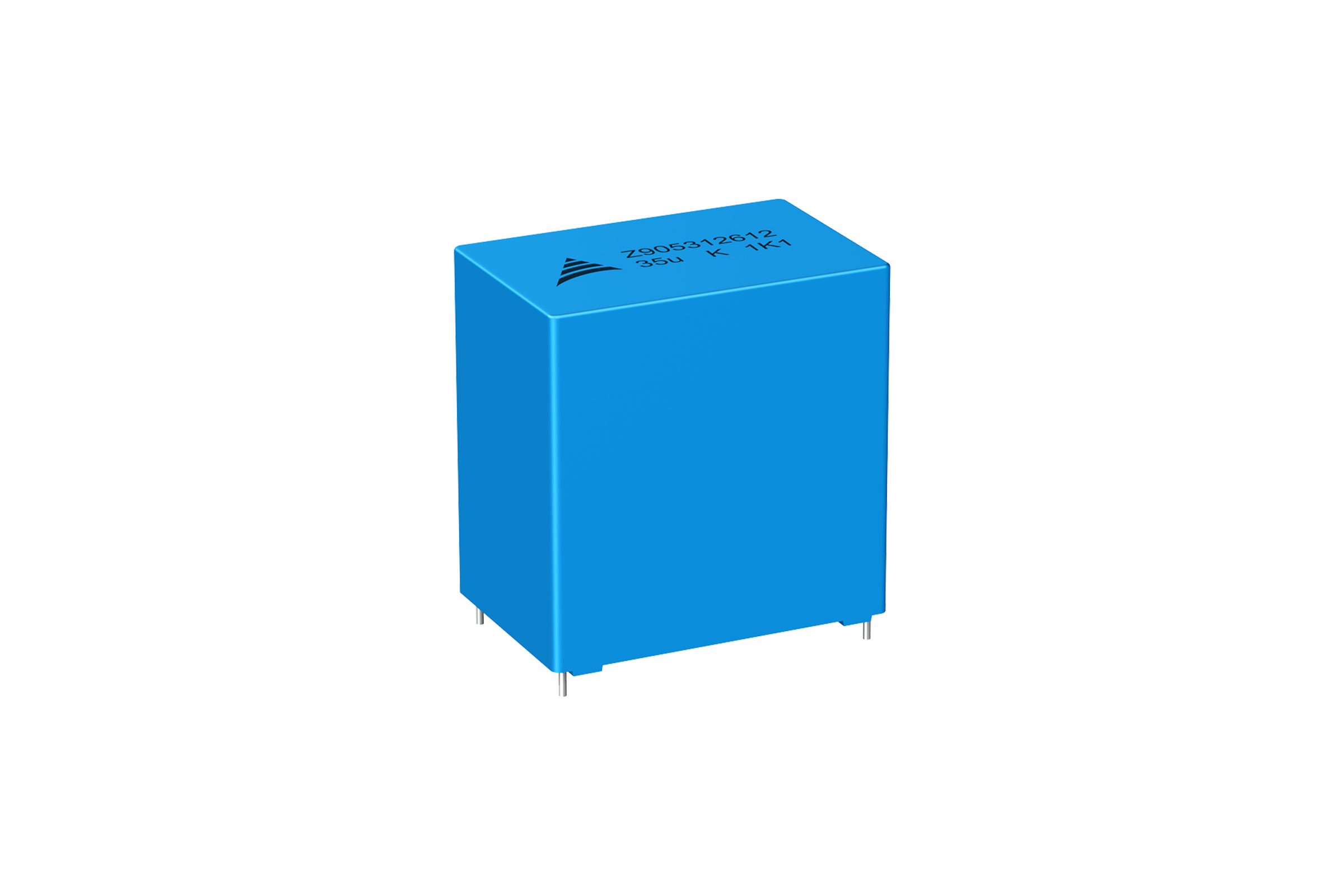

Die TDK Corporation hat das Portfolio an EPCOS Folien-Kondensatoren für Zwischen-kreisanwendungen um die Serie B3277*X/Y/Z erweitert. Die neuen Kondensatoren zeichnen sich durch geringe Baugröße, hohe Kapazitätsdichte und große Stromtragfähigkeit aus. Ausgelegt sind sie für Nennspannungen von 500 V DC bis 1200 V DC. Innerhalb des Kapazitätsspektrums von 1,5 μF bis 170 μF bietet die Serie eine Vielzahl von Standardwerten.
Je nach Spannung und Kapazitätswert liegen die Rastermaße bei 27,5 mm, 37,5 mm und 52,5 mm und je nach Rastermaß ist eine 4-Pin- oder 2-Pin-Ausführung verfügbar. Die maximale Betriebstemperatur der RoHS-kompatiblen Bauelemente beträgt 105 °C. Bei Nennspannung und einer Betriebstemperatur von 85 °C beträgt die typische Lebensdauer der selbstheilenden Kondensatoren 60.000 Stunden.
Die MKP-Kondensatoren eignen sich für den Einsatz in DC-Zwischenkreisen, als DC-Filter und zur Blindleistungskompensation für Industrieumrichter sowie für Stromversorgungen mit erhöhten Anforderungen an die Zuverlässigkeit. Zu diesen Anwendungen gehören Röntgengeräte, LED-Straßenbeleuchtungen, Induktionsherde oder Ladegeräte.
Hauptanwendungsgebiete
- DC-Zwischenkreise, DC-Filterung und Blindleistungskompensation
- Industrieumrichter und Stromversorgungen
Haupteigenschaften und -vorteile
- Breites Kapazitätsspektrum von 1,5 μF bis 170 μF
- Hohe Stromtragfähigkeit von bis zu 36,5 A
- Geringe Baugröße
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/film_mkp
