EMV-Komponenten
5. April 2023
TDK bietet die erste EMV-Hochstrom-Filterserie mit optimierten Dämpfungseigenschaften ab 9 kHz an

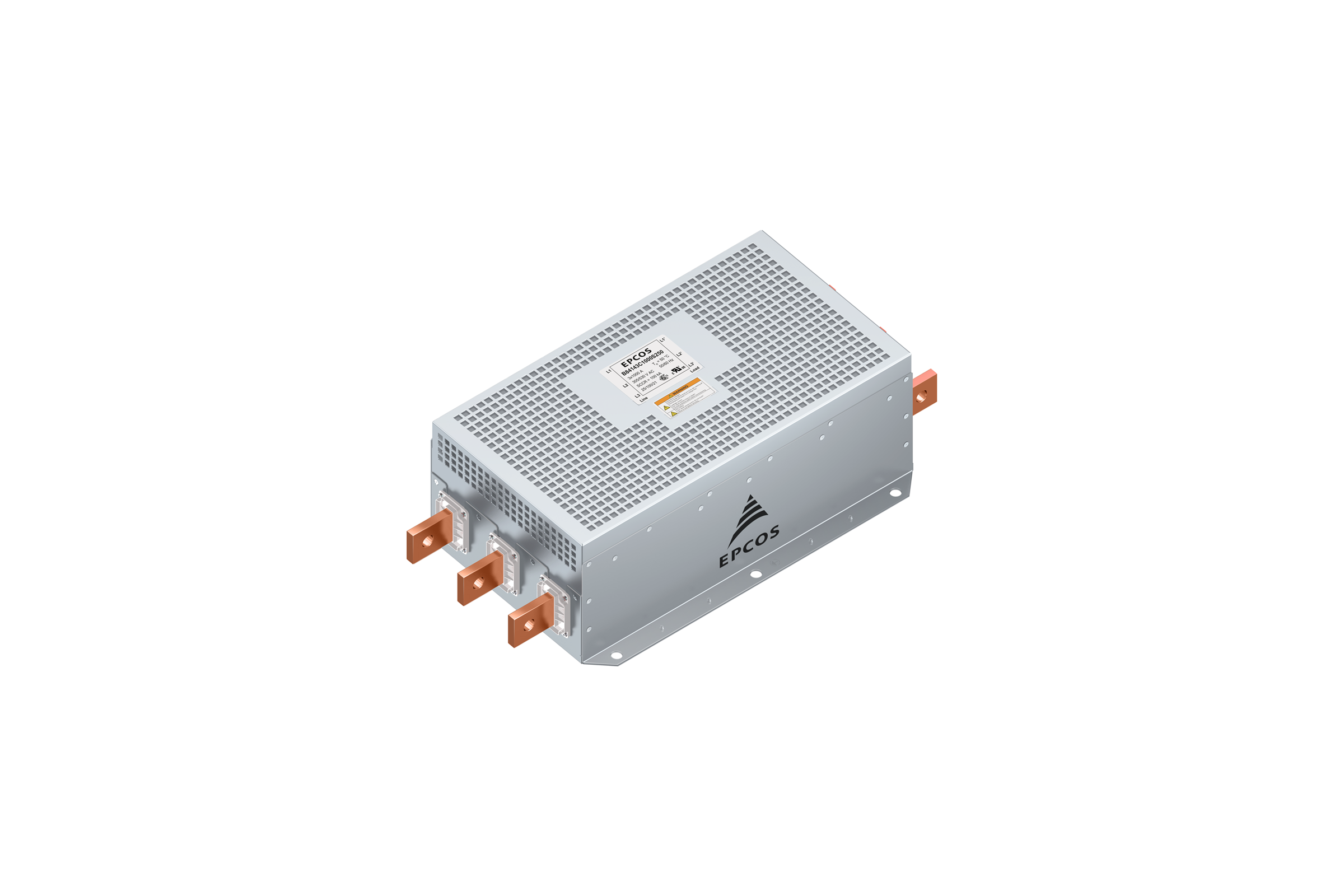

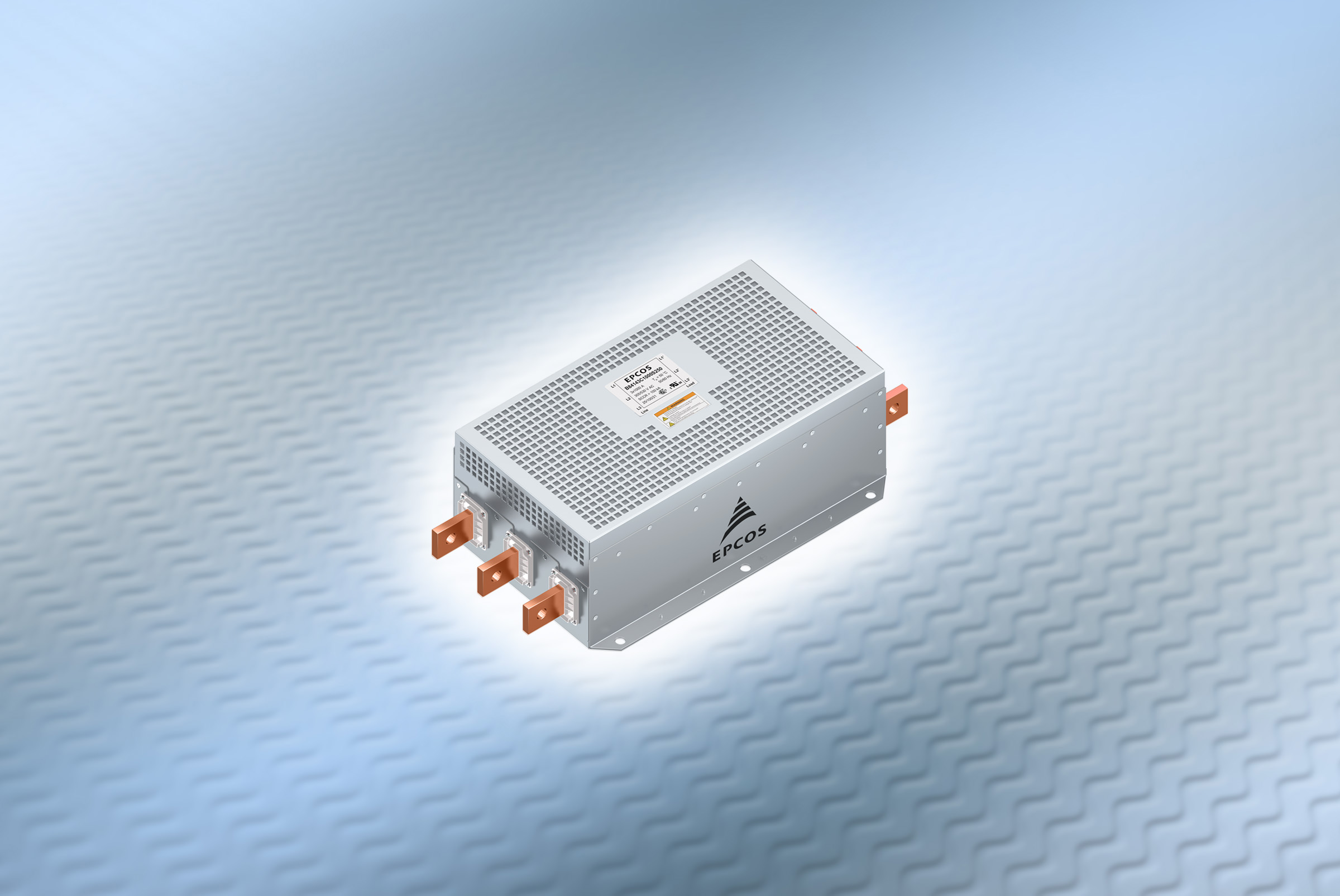

Die TDK Corporation präsentiert mit der Serie B84143C*S250/S251 neue EPCOS 3-Leiter-EMV-Filter für Umrichteranwendungen mit hohen Strömen. Typabhängig sind sie für Bemessungsspannungen von 305/530 V AC und 440/760 V AC (50/60 Hz) bei Bemessungsströmen von 160 A bis 2500 A ausgelegt. Ein besonderes Leistungsmerkmal sind die sehr hohen Dämpfungswerte, die bereits im Bereich zwischen 9 kHz und 150 kHz erreicht werden. Um den Anforderungen von UL im Schaltschrankbau gerecht zu werden, wurde die komplette Filterreihe auf einen SCCR-Wert (Short Circuit Current Rated) von 100 kA ausgelegt.
Trotz der hohen Performance sind die Abmessungen der Gehäuse mit der Schutzart IP 00 sehr kompakt. So misst die kleinste Variante 350 x 240 x 120 mm3 (L x B x H) und die größte 710 x 365 x 257 mm3. Die Ableitströme betragen bei allen Typen 46 mA nach IEC 60939-1:2010. Die Approbationen nach IEC 60939-3 (bis 1000A), UL 60939-3 und CSA C22.2 No.8 wurden erteilt.
Typische Einsatzgebiete der Eingangsfilter sind Frequenzumrichter für Motorantriebe, Windenergieanlagen und Stromversorgungen.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Frequenzumrichter für Motorantriebe
- Windenergieanlagen
- Stromversorgungen
Haupteigenschaften und -vorteile
- Bemessungsspannungen von 305/530 V AC und 440/760 V AC (50/60 Hz)
- Bemessungsströme von 160 A bis 2500 A
- Hohe Dämpfungswerte bereits im Bereich zwischen 9 kHz und 150 kHz
- SCCR-Wert von 100 kA
- ENEC-, UL- und CSA-Freigabe
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/emc_filters
