Folien-Kondensatoren
8. September 2022
TDK bietet robuste AC-Filterkondensatoren mit höchster Sicherheitszulassung
![Bild_Teaser_grau_de]({"ratio4x3":{"210":"/resource/image/3108102/ratio4x3/210/158/3277f6787d37b09aa74d4ff185c583/ED9EBB81231F1BB6D46F5FEC9CE2EA21/bild-teaser-grau-de.png","992":"/resource/image/3108102/ratio4x3/992/744/3277f6787d37b09aa74d4ff185c583/43B3F5F1C13AA5DFD1171186E1945AEF/bild-teaser-grau-de.png","333":"/resource/image/3108102/ratio4x3/333/250/3277f6787d37b09aa74d4ff185c583/E7D42326437CB9D0C969D5A2E398B350/bild-teaser-grau-de.png","445":"/resource/image/3108102/ratio4x3/445/334/3277f6787d37b09aa74d4ff185c583/1E3DD19AE29C1CD4D449EE5E5A5C7FB6/bild-teaser-grau-de.png","290":"/resource/image/3108102/ratio4x3/290/218/3277f6787d37b09aa74d4ff185c583/B87B761B1310F1225774D2EC1B4959B6/bild-teaser-grau-de.png"}})

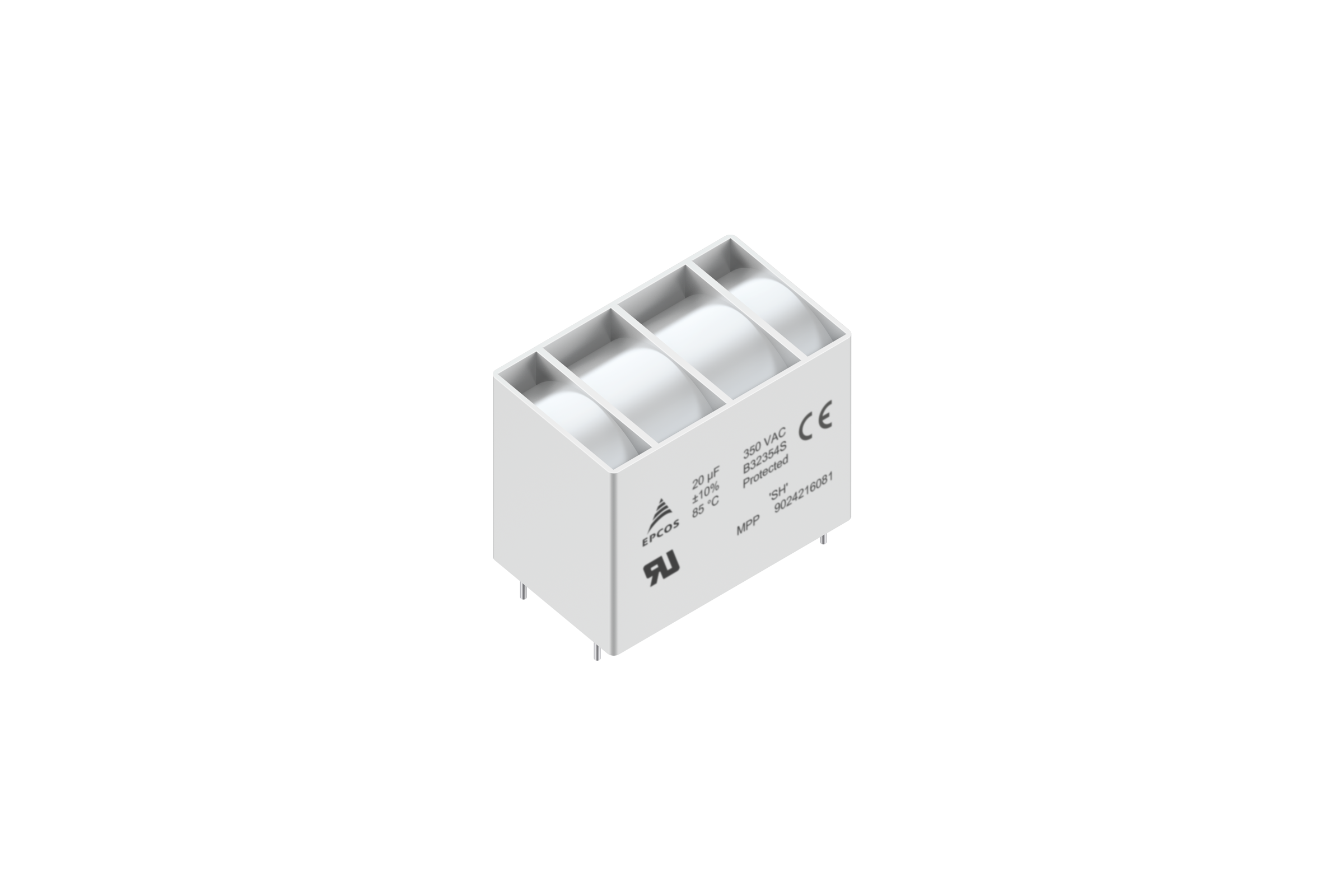

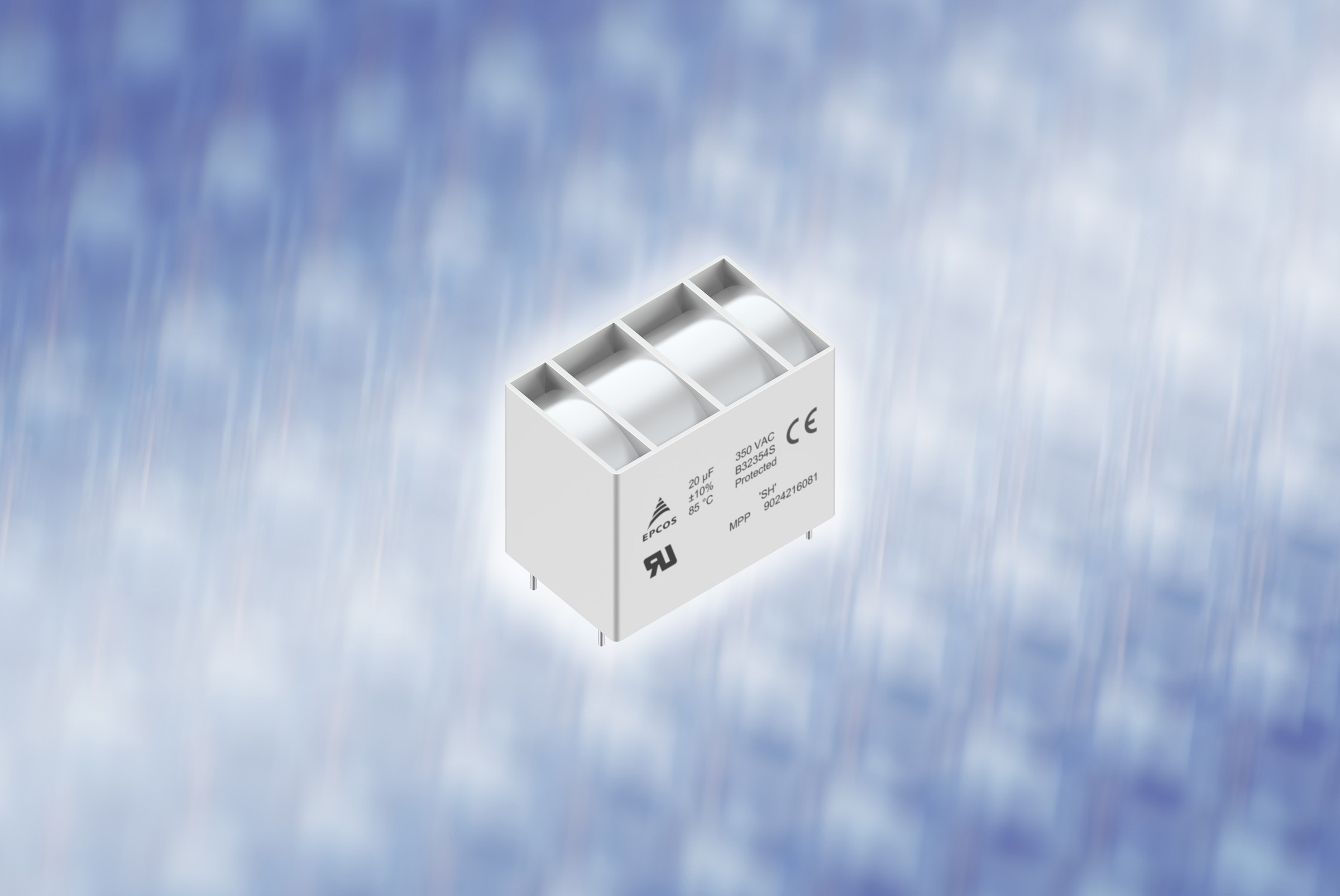

Die TDK Corporation hat ihr Portfolio an metallisierten EPCOS Polypropylen-Kondensatoren (MKP) für Filteranwendungen um die Serie B32354S* erweitert. Die neuen Bauelemente im 4-Pin-Design und mit einem Rastermaß von 52,5 mm sind für eine Nennspannung VRMS von 275 V AC oder 350 V AC ausgelegt und decken ein Kapazitätsspektrum von 10 μF bis 40 μF ab. Die maximale Betriebstemperatur beträgt 85 °C.
Die neuen AC-Folien-Kondensatoren zeichnen sich durch kompakte Dimensionen, eine hohe Wechselstrombelastbarkeit sowie eine optimierte Spannungsfestigkeit aus. Insbesondere überzeugen sie durch ihre große Widerstandsfähigkeit bei rauen Einsatzbedingungen wie hoher Luftfeuchte. Mittels eines THB-Tests (Grad III Test B) nach IEC 60384-14:2013/AMD1:2016 mit einer Betriebstemperatur von 85 °C und einer relativen Luftfeuchte von 85 Prozent bei angelegter Nennspannung für 1.000 Stunden wurde die Zuverlässigkeit nachgewiesen.
Zertifiziert nach IEC 61071 bieten die Kondensatoren eine Lebensdauer von mindestens 100.000 Stunden und eine sehr geringe Ausfallrate von unter 5 FIT. Durch die integrierte Sicherheitsfunktion erfüllt die neue Serie das höchste Sicherheitsniveau (10.000 AFC) und ist nach UL 810 zugelassen. Die Kondensatoren tragen das CE-Zeichen, Gehäuse sowie Vergussmaterial entsprechen UL 94 V-0.
Zu den typischen Anwendungsgebieten der robusten Folien-Kondensatoren gehören anspruchsvolle Filteranwendungen wie die Ausgangsfilterung von Frequenzumrichtern für Antriebe, unterbrechungsfreien Stromversorgungen (USV) und Photovoltaik-Invertern.
Eigenschaften & Anwendungen
Hauptanwendungsgebiete
- Ausgangsfilter von Frequenzumrichtern für Antriebe, unterbrechungsfreien Stromversorgungen und Photovoltaik-Invertern
Haupteigenschaften und -vorteile
- Zulassung nach höchstem Sicherheitsstandard gemäß UL 810 (10.000 AFC)
- Zulassung nach UL 94 V-0, CE-Kennzeichnung, Zertifizierung nach IEC 60384-14:2013
- Lebenserwartung von mindestens 100.000 Stunden gemäß IEC 61071
- Geringe FIT-Rate <5
- Kompaktes Design
- Große Widerstandsfähigkeit gegen hohe Luftfeuchte
Kenndaten
Typ | Nennspannung VRMS [V AC] | Nennspannung VNDC [V DC] | Kapazität [μF] | Abmessungen [mm] |
|---|---|---|---|---|
B32354S2106K010 | 275 | 400 | 10 | 25,5 x 32,0 x 57,5 |
B32354S2156K010 | 275 | 400 | 15 | 28,0 x 35,0 x 57,5 |
B32354S2206K010 | 275 | 400 | 20 | 30,0 x 38,0 x 57,5 |
B32354S2256K010 | 275 | 400 | 25 | 35,0 x 45,0 x 57,5 |
B32354S2306K010 | 275 | 400 | 30 | 40,0 x 50,0 x 57,5 |
B32354S2356K010 | 275 | 400 | 35 | 40,0 x 50,0 x 57,5 |
B32354S2406K010 | 275 | 400 | 40 | 40,0 x 50,0 x 57,5 |
B32354S3106K010 | 350 | 500 | 10 | 28,0 x 35,0 x 57,5 |
B32354S3156K010 | 350 | 500 | 15 | 35,0 x 45,0 x 57,5 |
B32354S3206K010 | 350 | 500 | 20 | 35,0 x 45,0 x 57,5 |
B32354S3256K010 | 350 | 500 | 25 | 40,0 x 50,0 x 57,5 |
B32354S3306K010 | 350 | 500 | 30 | 45,0 x 50,0 x 57,5 |
B32354S3356K010 | 350 | 500 | 35 | 50,0 x 55,0 x 57,5 |
B32354S3406K010 | 350 | 500 | 40 | 50,0 x 55,0 x 57,5 |
Weitere Informationen über die Produkte finden Sie unter www.tdk-electronics.tdk.com/de/ac_capacitors.
